1.世伟洛克应用的基本介绍

加氢站是对高压氢气的储存、输配、加注等技术的综合应用。加氢站工艺流程主要组成包括：卸气系统、增压系统、储气和优先控制系统和加氢机。

常见35Mpa加氢站采用氢气长管拖车将小于25MPa的压缩氢气从氢气生产单位运送到加氢站后，通过站内压缩机对氢气进行增压，氢气增压系统是整个加氢站的关键组成，为保证氢气纯度目前常采用隔膜式压缩机（应用成熟度高），压缩机将氢气增压后输送至站内储氢瓶组，储氢瓶根据氢气加注控制策略给氢燃料电池汽车加氢。目前加氢站常采用这种分级加注(Cascade Filling)模式，是压注方法，为了使氢燃料电池汽车车载储氢瓶达到35Mpa，储氢瓶的压力达到40-45Mpa才能实现快速加氢。

图1-加氢站工艺原理图

2.加氢站应用挑战1

因为加氢站建设审批流程非常长，而加氢站建设完成审批后，往往留给设计、采购和施工的时间非常短，而到施工这个最后环节的时候工期已经非常紧张，加氢站建设总包和施工方总是绞尽脑汁想尽办法缩短施工时间，如果加氢站管路连接设计采用锥面螺纹接头的形式，施工时用加工锥面螺纹工具对钢管加工锥面螺纹，然后在用清洗设备清洗钢管中的切削油，然后到现场把加工好的钢管安装到接头和阀门上。整个施工过程花费大量时间加工和清洗钢管，经常会造成竣工时间延期。

世伟洛克解决方案1—安装简便的FK中压卡套接头

世伟洛克FK中压卡套接头是采取机械抓紧形式的双卡套接头，这种结构设计使安装非常简便，是缩短工期的“利器”，

安装简便：拧紧一圈或者力矩安装，不需加工锥面螺纹，相应的不需要特殊的清洗去除切削油。
无需特殊工具：只需要普通扳手或者力矩扳手，
安装时间短：只有锥面螺纹接头安装时间的1/5，大大缩短安装时间。
无需特殊技能：安装简单容易培训，对安装人员技能要求不高，不会发生返工重新安装。

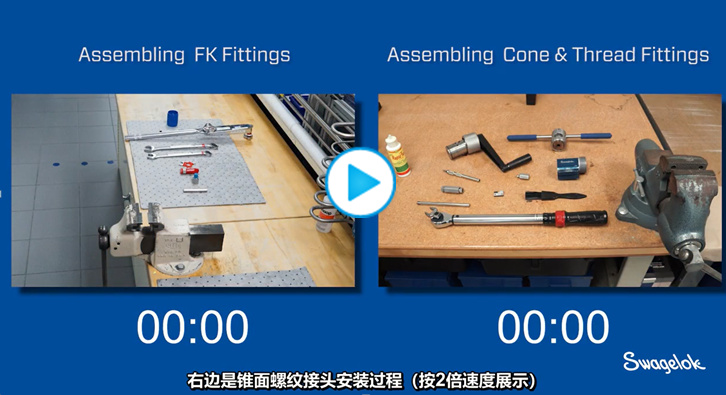

请点击观看FK中压卡套接头的安装视频，了解FK接头安装的便捷性。

图2-世伟洛克FK中压卡套接头

3.加氢站应用挑战2

♦压力高：加氢站压缩机撬装设计压力为45Mpa，压力非常高，对元件和连接的耐压性要求比较高。

♦易泄漏：氢气分子比较小容易发生泄漏，泄漏既浪费能源又容易燃烧造成火灾甚至爆炸造成人身伤
害，所以元件在高耐压性基础上还要实现无泄漏的氢气密封。

♦振动：氢气压缩机在运行时，会使连接管件发生强烈的振动，对流体元件和连接的抗振性能要求
比较高。

♦氢脆：金属材料在高压氢气环境中容易发生氢脆，发生氢脆的材料在高压下会发生开裂失效，造成氢气泄露产生危险，所以金属材料要求抗氢脆性能好。

世伟洛克解决方案2—FK中压卡套接头的卓越性能

先进的设计和制造工艺使FK中压卡套接头具有：
牢固的管子抓紧、无泄漏的气体密封和优秀的抗振动能力，同时FK中压卡套接头通过了非常苛刻的欧洲一体化氢能计划（EIHP）的测试，使FK中压卡套接头为20,000psi高压应用提供极佳的气密性和抗振动能力。FK中压卡套接头正在成为加氢站管路连接的技术趋势，越来越多的客户采用FK中压卡套接头这种连接形式。

4.FK中压卡套接头设计特点

FK中压卡套接头由四部分组成：内螺纹本体、前卡套、后卡套和外螺纹本体；前后卡套都采用低温渗碳处理工艺（世伟洛克专利），卡套特殊的几何形状设计实现了获得专利的铰链夹固抱紧作用。

图3- FK卡套接头剖面图

5.FK中压卡套接头欧洲一体化氢能计划（EIHP）测试

FK中压卡套接头按照欧洲一体化氢能计划（EIHP）修订本12b 进行了如下的测试，其中前5个测试是用相同的样品进行的叠加测试。此测试的测试条件非常苛刻，充分验证了FK中压卡套接头的安全可靠性，确保加氢站的安全运行。

测试项	测试方法	测试结果	测试标准
Test #1 抗腐蚀性测试	144小时盐雾实验	基本没有腐蚀发生	EIHP, Section B4
Test #2 抗振性能测试	在1.5 倍重力加速度下按10 到500 Hz的频率进行正弦扫频，以确定每个轴上最剧烈的共振频率。然后在接头组件的每个轴上分别施加其对应的共振频率持续30分钟。	通过	ISO 15500-19
Test #3 耐久测试	25次复装后，按照Test #6进行外漏测试	通过	EIHP, Section B5
Test #4 室温下外漏测试	0.02 倍和1 倍额定压力下进行外漏测试，3分钟内检漏液检漏不能形成气泡	3分钟内没有气泡
Test #5 液压循环实验	290 psi 到额定工作压力的1.25 倍之间进行液压循环实验150，000次，然后按照Test #6进行外漏测试	通过	EIHP, Section B6
Test #6 外漏测试	室温和-40度浸泡2小时条件下，0.02 倍和1 倍额定压力下进行外漏测试。120度浸泡2小时，0.02 倍和1.37 倍额定压力下进行外漏测试。3分钟内检漏液检漏不能形成气泡	3分钟内没有气泡	EIHP, Section B8
Test #7 静水压力测试	1.5倍和4倍额定压力下进行静水压力实验	61,000psi下没有泄露和破裂

6.材料氢脆 - 316不锈钢抗氢脆性能（90%的管件）

世伟洛克 316 不锈钢的特殊配方（C 含量低于0.05%，镍含量超过12%），使高压供氢系统的流体元件具备更好的抗氢脆性能，提高管阀件在高压氢气环境下的耐用性。FK中压卡套接头都是采用的这种配方的不锈钢。

图4-世伟洛克不锈钢成分优势
